Diseño de una Casa con SketchUp

Diferentes planos y vistas, en varios estilos, de una casa.

Plano de Planta

Entrada Ppal.

Cocina

Salón

La Ciudadela de Pamplona

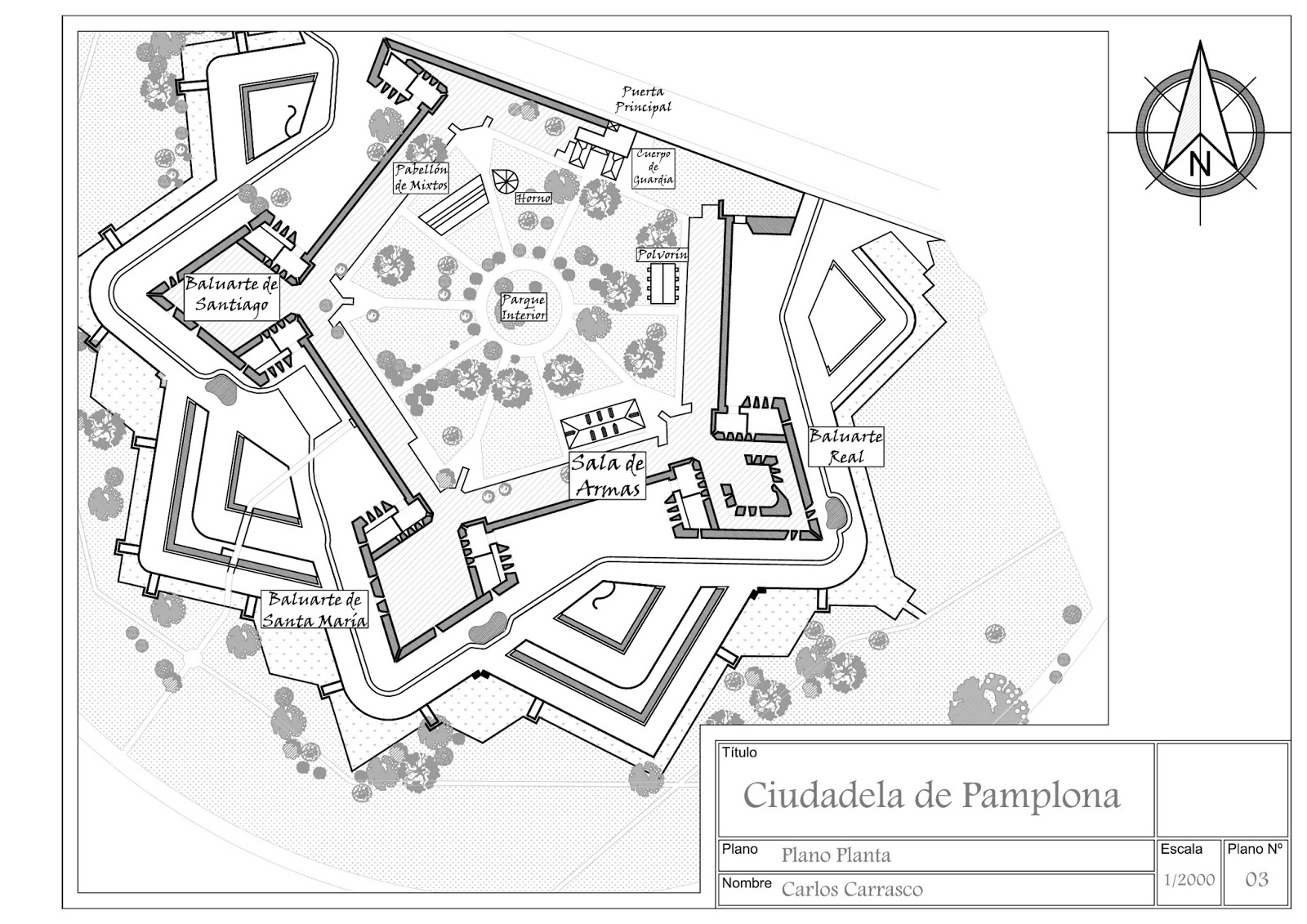

Plano de Planta de la Ciudadela de Pamplona.

Se trata de una construcción renacentista de antiguo uso militar, construida entre los siglos XVI y XVII en la ciudad de Pamplona.

La Ciudadela no ha sufrido episodios defensivos significativos. Es por ello que pocas veces ha sido sitiada aunque sí a sido tomada.

En 1808, durante la guerra de la Independencia Española, la Ciudadela fue tomada por la tropas napoleónicas.

Actualmente ha perdido su carácter militar, convirtiéndose en un parque y centro de diferentes actividades culturales.

Ciudadela de Pamplona - Wikipedia

AT-AT - Vista 3D

Aquí dejo un diseño, realizado con SolidWorks, en el que he trabajado durante bastante tiempo. Esta basado en los Transportes Acorazados Todo Terreno, como rezan sus siglas en inglés AT-AT.

Estos vehículos hicieron su primera aparición en la película "El Imperio Contraataca". Fueron utilizados por el Imperio Galáctico para el asalto de la base Rebelde Eco, oculta en el planeta Hoth.

En esta última imagen el diseño esta incluido en un entorno.

Prensa para Tubos - Plano Acotación y Vista 3D

Plano de Acotación, Despiece y Vista 3D de una Prensa para Tubos.

Garra - Plano Acotación, Montaje y Vista 3D

Plano Acotación, Despiece y Montaje de una Garra.

Sacacorchos - Plano Acotación, Montaje y Vista 3D

Plano de Acotación, Montaje y Despiece de un Sacacorchos.

Interpretación del Ejercicio tomado del Blog Planos con Ciri

Tijeras - Plano Acotación, Montaje y Vista 3D

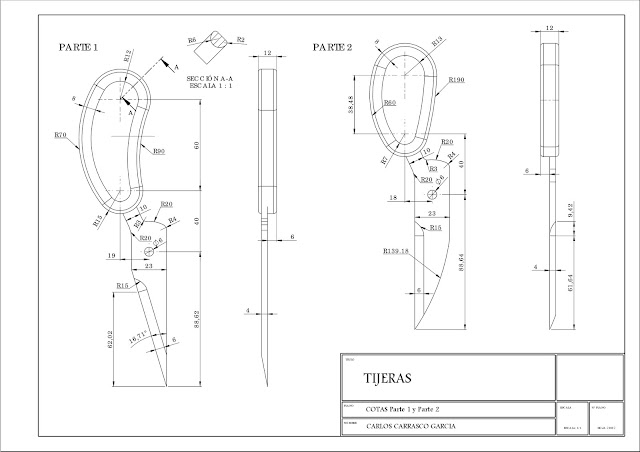

Planos de Acotación, Montaje y Despiece de unas Tijeras.

Interpretación de ejercicio tomado del Blog Planos con Ciri

Gancho con Polea - Plano Acotación, Montaje y Vista 3D

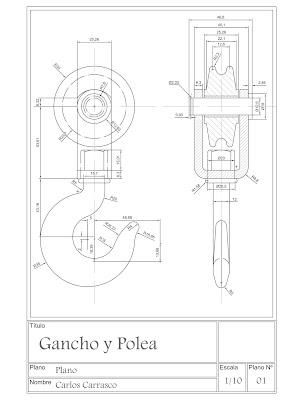

Planos Acotación, Montaje y Vista 3D de un Gancho con Polea.



Llave de Paso - Plano Acotación 2D

Plano Acotación de una Llave de Paso.

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Manivela - Plano Acotación 2D

Plano Acotación de una Manivela.

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Grillete con Anillo - Plano Acotación 2D

Plano Acotación de un Grillete con Anillo.

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Cortatubos - Plano Acotación 2D

Plano Acotación de un Cortatubos.

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Biela - Plano Acotación y Vista 3D

Plano de Acotación, Despiece y Vista 3D de una Biela.

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Alicates - Plano Acotación y Vista 3D

Plano de Acotación, Despiece y Vista 3D de unos Alicates

Interpretación de ejercicio tomado de Cuadernos de Carreras Soto.

Palacios Nazaries (La Alhambra)

Plano de planta de los Palacios Nazaríes (La Alhambra).

Los Palacios Nazaríes son construidos durante el primer tercio del siglo XIV. Constituía la sede de las funciones administrativas, de la corte, protocolo y retiro y disfrute privado.

Esta compuesto por la Mezquita, el Palacio de Comares, el Palacio de los Leones y las Habitaciones del Emperador.

Palacios Nazaríes - Wikipedia

Catedral de Santiago

Aquí os dejo el plano de planta de la Catedral de Santiago de Compostela.

La Catedral se Santiago es un templo de culto católico situado en la ciudad homónima, en la provincia de La Coruña, Galicia (España).

Según la tradición, acoge el sepulcro del Apóstol Santiago lo cual la convierte en uno de los principales destinos de peregrinación a través del camino de Santiago.

Su construcción se inicia en el año 1075 hasta su completa terminación en el año 1211. Ampliándose sucesivamente entre los siglos XVI al XVIII.

Catedral de Santiago - Wikipedia
